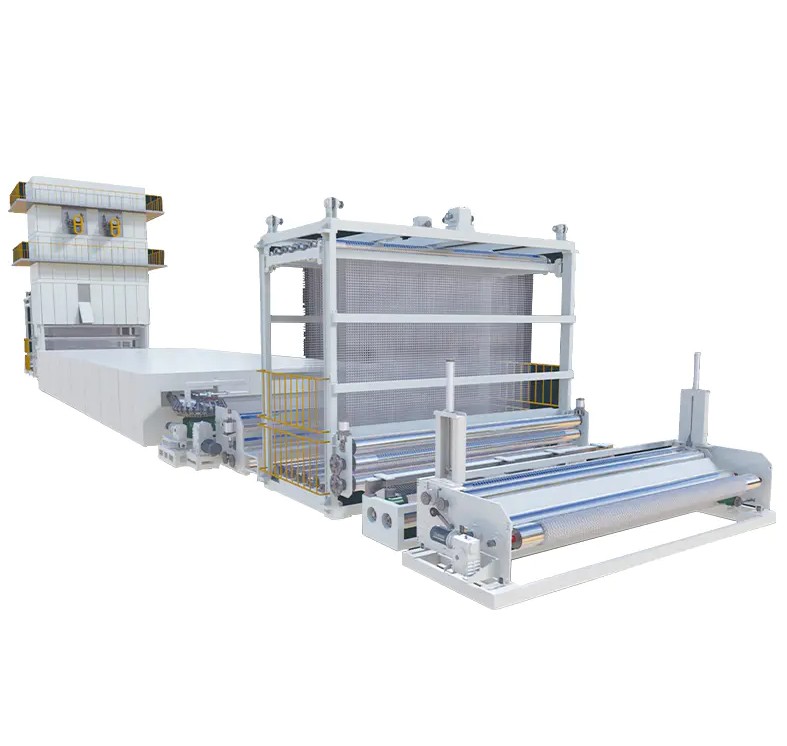

Výrobní linka pro máčení sklolaminátové (chemické vlákno) geomříže představuje kritickou součást procesního zařízení v moderní výrobě stavebních materiálů. Jeho hlavní hodnota spočívá v účinném spojování sklolaminátových substrátů s vysoce výkonnými polymerními povlaky prostřednictvím automatizovaných, kontinuálních procesů máčení a vytvrzování. To poskytuje geomřížové produkty s vynikající pevností v tahu, odolností proti korozi a dlouhodobou životností. Výrobní linka přímo určuje stejnoměrnost povlaku, pevnost mezifázového spojení a konzistenci šarží, což z ní činí technický základ pro zajištění technické kvality a snížení nákladů na celý životní cyklus.
Rozdělení hlavního procesu: Řízení celého řetězce od substrátu po hotový produkt
Procesní řetězec výrobní linky na namáčení sklolaminátové geomřížky zahrnuje pět hlavních fází: předúpravu substrátu, přesné máčení, rovnoměrné nanášení, gradientové vytvrzování a inline kontrolu. Technické parametry každé fáze mají rozhodující vliv na výkon konečného produktu.
Předúprava podkladu a kontrola tahu
Před vstupem do namáčecí nádrže procházejí mřížky ze skleněných vláken povrchové čištění a kalibrace napětí. K dosažení je obvykle vyžadována přesnost ovládání tahu ±2 N aby se zabránilo deformaci nebo rozbití substrátu při následném máčení. Fáze předúpravy také nanáší na povrch skleněného vlákna vazebná činidla, čímž se zlepšuje mezifázová vazba mezi povlakem a vláknem. Smyková pevnost na rozhraní po úpravě se může zlepšit o 30 % až 45 % .
Konstrukce ponorné nádrže a parametry řešení
Namáčecí nádrž je základní jednotkou výrobní linky, kde musí být viskozita roztoku, teplota a obsah pevných látek udržovány v přísných mezích. Typické parametry procesu jsou následující:
- Viskozita roztoku: typicky řízená při 200 až 800 mPa·s pro zajištění plného pronikání do mezer vláken
- Teplota máčení: 25 °C až 60 °C ; příliš nízká způsobuje nedostatečné smáčení, příliš vysoká spouští předčasné vytvrzení
- Pevný obsah: 15 % až 35 % , přímo ovlivňující tloušťku suchého filmu po jediném ponoření
- Doba máčení: 10 až 60 sekund , dynamicky upravované na základě specifikací mřížky
Vícestupňové vytvrzování a řízení teplotního gradientu
Po ponoření vstupují sklolaminátové mřížky do segmentové sušicí a vytvrzovací pece. Moderní výrobní linky běžně přijímají 3 až 5 teplotních zón , přechod od nízkoteplotního odpařování rozpouštědla k vysokoteplotnímu síťovacímu vytvrzování. Typický teplotní gradient je: 80 °C (předsušení) → 120 °C (vytvrzování při střední teplotě) → 180 °C až 220 °C (zesíťování při vysoké teplotě) . Vícestupňový design účinně zabraňuje vnitřnímu zachycení rozpouštědla způsobenému předčasným olupováním povrchu a udržuje pórovitost povlaku pod úrovní 1,5 % .
Kvantifikovaný dopad klíčových parametrů procesu na kvalitu produktu
Existuje jasný kvantitativní vztah mezi parametry procesu výrobní linky a výkonem finálního produktu. Níže uvedená data, sestavená na základě průmyslových standardních testovacích metod (ASTM D6637, ISO 10319), demonstrují zvýšení výkonu dosažené optimalizací procesu.
| Ukazatel výkonu | Typická hodnota před optimalizací | Typická hodnota po optimalizaci | Zlepšení |
|---|---|---|---|
| Podélná pevnost v tahu (kN/m) | 50 | 65 | 30 % |
| Rovnoměrnost tloušťky povlaku (CV) | 12 % | 5 % | Snížené o 58 % |
| Síla mezifázového spojení (MPa) | 2.8 | 4.2 | 50 % |
| Retence při stárnutí v kyselém prostředí (28 dní) | 78 % | 92 % | 18 % |
| Rychlost výrobní linky (m/min) | 3 | 8 | 167 % |
Jak ukazují data, optimalizace receptur máčecích roztoků, modernizace vícezónových vytvrzovacích systémů s řízenou teplotou a zavedení inline regulace napětí v uzavřené smyčce může současně zvýšit jak výrobní kapacitu, tak kvalitu produktu. Pozoruhodně klesl variační koeficient stejnoměrnosti tloušťky povlaku (CV). 12 % až 5 % , což znamená výrazně zlepšenou konzistenci mezi jednotlivými dávkami – zásadní pro aplikace ve velkém měřítku, jako jsou dálnice a železniční podloží.
Automatizace a inteligentní upgrady: Klíčové cesty ke zvýšení efektivity a stability
Tradiční výrobní linky na namáčení geomříží ze skelných vláken se spoléhají na ruční nastavení parametrů na základě zkušeností operátora, což vede ke zpožděným reakcím a kolísání konzistence. Současná průmyslová aktualizace se zaměřuje na tři základní dimenze:
Inline monitorování a systémy řízení s uzavřenou smyčkou
Pokročilé výrobní linky integrují infračervené tloušťkoměry, laserové snímače napětí a vizuální systémy detekce defektů 100% inline kontrola tloušťky povlaku, napětí substrátu a kvality povrchu. Údaje o inspekci se v reálném čase vracejí zpět do řídicího systému PLC, přičemž automaticky nastavují hladiny namáčecí nádrže, teploty vytvrzovací pece a rychlosti trakce, aby se odchylky procesu udržely v rámci ±1,5 % nastavených hodnot. Praxe jedné společnosti vyrábějící strojírenské materiály prokázala, že zavedením řízení s uzavřenou smyčkou se snížila míra vad produktu 4,2 % až 0,8 % .
Dávkování a recyklace inteligentního namáčecího roztoku
Prostřednictvím inline viskozimetrů a senzorů hustoty systém nepřetržitě monitoruje stav máčecího roztoku a automaticky doplňuje rozpouštědla a pryskyřičné složky pro udržení konstantních parametrů roztoku. Výrobní linky vybavené vakuovými regeneračními a filtračními jednotkami mohou dosáhnout výše uvedené míry využití roztoku 95 % , což výrazně snižuje plýtvání surovinami a náklady na čištění odpadních vod.
Energetická účinnost a shoda s životním prostředím
Nové vytvrzovací pece využívají integrovanou konstrukci rekuperace tepla a spalování výfukových plynů, což zvyšuje využití tepelné energie oproti tradičním 45 % až 72 % , při kontrole emisních koncentrací těkavých organických sloučenin (VOC) níže 30 mg/m³ splnit stále přísnější ekologické předpisy. Pro výrobní linku s ročním výkonem 5 milionů metrů čtverečních geomříže, to znamená roční úspory zemního plynu ve výši přibližně 180 000 metrů krychlových .
Oblasti použití a inženýrské výhody: Skutečná světová hodnota máčených geomříží
Sklolaminátové geomříže zpracované na ponorných výrobních linkách se široce používají při zpevňování silničních podloží, úpravě základů měkké půdy, ochraně svahů a dláždění mostovek. Jejich inženýrské výhody ilustrují následující typické případy a údaje:
Projekty zpevnění dálničního podloží
V jednom projektu úpravy základů pro měkkou půdu na dálnici snížila pokládka máčených sklolaminátových geomříží sedání podloží 42 % ve srovnání s nevyztuženými úseky, s rozdílným sedáním řízeným uvnitř 15 mm . Navíc v důsledku zvýšené pevnosti na rozhraní mezi geomřížkou a asfaltovými vrstvami bylo reflexní praskání zpožděno 3 až 5 let , což podstatně snižuje četnost údržby a náklady.
Porovnání indikátoru trvanlivosti
Máčecí povlak poskytuje kritickou chemickou bariéru pro sklolaminát. Při standardních testech zrychleného stárnutí zůstaly zachovány pouze nenamočené mřížky ze skelných vláken 62 % pevnosti v tahu po 500 hodin stárnutí UV zářením, zatímco prémiové produkty máčené v polymeru jsou zachovány 88 % nebo vyšší za stejných podmínek. Po 90 dní ponořením do kyselého a alkalického prostředí (pH 2 až 12), máčené produkty také překonaly neošetřené produkty 20 až 25 procentních bodů v udržení síly.
Doporučení pro výběr a nasazení: Přizpůsobení konfigurace výrobní linky skutečným potřebám
Při plánování nebo modernizaci výrobní linky na namáčení sklolaminátové geomříže musí podniky komplexně zvážit kapacitní cíle, rozsahy specifikací produktů, energetické rozpočty a požadavky na ochranu životního prostředí. Následující praktická doporučení pokrývají klíčové dimenze výběru:
- Přizpůsobení kapacity : Pro cílové roční kapacity 3 až 8 milionů metrů čtverečních , vyberte středně až vysokorychlostní výrobní linky s rychlostí linky 5 až 10 m/min vyvážit efektivitu a stabilitu procesu
- Kompatibilita šířky : Šířka návrhu výrobní linky by měla pokrývat cílové produktové řady od 1,0 m až 4,0 m , s 10 % až 15 % rozpětí rezervováno
- Schopnost vytvrzování : Celková délka vytvrzovací pece by neměla být menší než 24 m aby bylo zajištěno plné zesítění i při maximální rychlosti linky
- Konfigurace inspekce : Minimálně nakonfigurujte systémy pro detekci tloušťky povlaku a vizuální kontrolu defektů jako základní záruky kontroly kvality
- Environmentální zařízení : Kapacita průtoku vzduchu jednotky pro úpravu výfukových plynů by měla překročit celkový objem výfuku z vytvrzovací pece o 1,2 krát k zajištění provozní marže
Kromě toho se podnikům doporučuje, aby po uvedení výrobní linky do provozu vytvořily kompletní databázi procesů a zaznamenávaly parametry surovin, nastavené hodnoty procesu a výsledky kontrol pro každou šarži. Statistická analýza těchto dat umožňuje nepřetržitou optimalizaci kontrolních oken a řídí přechod od „kvalifikované výroby“ k „excelenci ve výrobě“.
Průmyslový výhled: Budoucí vývoj technologie výrobních linek máčení
Výrobní linky na namáčení geomříží ze skleněných vláken se vyvíjejí směrem k vyšší automatizaci, nižší spotřebě energie a silnějším digitálním schopnostem. Přes další 3 až 5 let , stojí za pozornost následující technologické trendy:
- Technologie digitálního dvojčete : Konstruováním virtuálních modelů výrobních linek je možná předvalidace parametrů procesu a predikce chyb, což potenciálně zkracuje dobu uvádění do provozu přes 40 %
- Nátěrové systémy na vodní bázi / bez rozpouštědel : Se zpřísněním ekologických předpisů se formulace máčecích roztoků s nízkým obsahem VOC stanou hlavním proudem, což vyžaduje, aby výrobní linky vyhovovaly širšímu portfoliu řešení
- Modulární design : Umožňuje flexibilní přidávání nebo odebírání máčecích nádrží nebo vytvrzovacích sekcí na základě kapacitních potřeb, čímž se snižují počáteční investiční překážky
- Optimalizace procesů řízená umělou inteligencí : Analýza strojového učení historických výrobních dat automaticky doporučí optimální kombinace parametrů a neustále zlepšuje výnosy a energetickou účinnost
Stručně řečeno, výrobní linka na namáčení sklolaminátové geomříže není pouze výrobní zařízení, ale technická platforma, která určuje výkonnostní strop a aplikační spolehlivost produktů. Díky propracovanému řízení procesů, inteligentním upgradům a trvalému shromažďování technických dat může tato výrobní linka současně zajistit kvalitu produktu, výrazně zlepšit efektivitu výroby a zvýšit využití zdrojů – poskytuje solidní podporu pro dlouhodobou odolnost výstavby infrastruktury.
