A granuládor je klíčovou součástí zařízení, které přeměňuje sypké suroviny na pelety jednotného tvaru prostřednictvím procesů vytlačování, řezání a mletí. Je široce používán v energetice biomasy, chemickém zpracování, výrobě potravin, léčivech a zemědělských krmivech. Jeho hlavní funkcí je zlepšit tekudost materiálu, objemovou hmotnost a stabilitu použití a zároveň snížit znečištění prachem a ztráty při přepravě. Správně nakonfigurovaný granuládor může zlepšit využití suroviny 15 % až 30 % a udržovat rychlost tvorby pelet výše 95 % , což z něj činí technický základní kámen moderních linek na výrobu pelet.
Základní pracovní princip: Čtyřstupňový proces od suroviny po hotové pelety
Provoz granulátoru lze rozdělit do čtyř souvislých fází: příprava plnění, vytlačování, řezání na délku a mletí/třídění. Parametry procesu v každé fázi přímo určují fyzikální vlastnosti a kvalitu vzhledu finálních pelet.
Fáze přípravy krmení
Suroviny jsou nejprve rovnoměrně přiváděny do stroje pomocí vibračních podavačů. U materiálů s vyšším obsahem vlhkosti je před vstupem do hlavní jednotky vyžadováno předsušení, které kontroluje vlhkost uvnitř 8 % až 15 % aby se zabránilo přilnutí ke stěně nebo volné tvorbě pelet během vytlačování. Stabilita rychlosti podávání přímo ovlivňuje kolísání výkonu, což obvykle vyžaduje regulaci odchylky podávání ±5 % nastavené hodnoty.
Fáze tvarování vytlačováním
Materiál je protlačován skrz otvory v matrici za silného stlačení dvěma rotujícími válci nebo šrouby a tvoří souvislé pásy. Mezi klíčové parametry ovládání patří:
- Mezera válců: 0,5 mm až 2,0 mm ; příliš malý urychluje opotřebení, příliš velký má za následek nedostatečnou hustotu pelet
- Teplota vytlačování: 60 °C až 120 °C , dynamicky upravované na základě charakteristik tavení materiálu
- Poměr délky otvoru k průměru: 3:1 až 8:1 ; vyšší poměry zlepšují kompaktnost pelet, ale úměrně zvyšují spotřebu energie
- Výkon hlavního motoru: běžné konfigurace se pohybují od 55 kW až 90 kW , odpovídající kapacitním rozsahům 200 kg/h až 800 kg/h
Řezání na délku a broušení/třídění
Pásový materiál se řeže na nastavenou délku slitinovými řeznými čepelemi a poté vstupuje do brusné zóny pro povrchovou úpravu. Rychlost čepele je obvykle nastavena mezi 800 a 1500 ot./min a s regulací rychlosti s proměnnou frekvencí, přesnou regulací délky pelet 2 mm až 30 mm lze dosáhnout. Rozemleté pelety musí projít vibračním sítem pro třídění, přičemž otvor síta je obecně nastaven na 1,2 krát cílová velikost částic jako horní limit pro zajištění koncentrace velikosti hotových pelet.
Typická konfigurace zařízení a porovnání parametrů výkonu

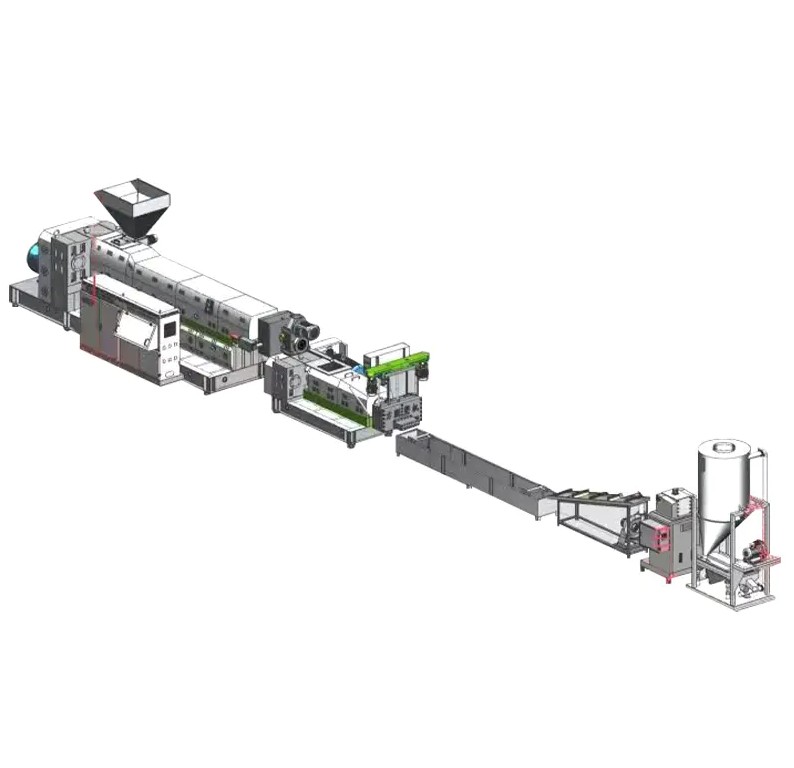

Kompletní linka na výrobu pelet se skládá z hlavního stroje, pomocného zařízení a podpůrných systémů. Výběr každé jednotky musí odpovídat charakteristikám surovin, kapacitním cílům a specifikacím hotového produktu. Následující tabulka porovnává výkonové parametry běžných konfiguračních schémat.
| Jednotka vybavení | Klíčové specifikace | Ukazatele výkonu | Popis funkce |
|---|---|---|---|
| Hlavní extrudér | Průměr šroubu 175 mm, redukční poměr 1:20 | Motor 90 kW , kapacita 500 kg/h | Jednotka pro tváření vytlačováním jádra |
| Zhutňovací podavač | Objem 720 L, regulace frekvence | Motor 55 kW , jednotnost krmení ±3 % | Předúprava a stabilní krmení |
| Podavač dopravního pásu | Délka 5 m, šířka pásu 600 mm | Rychlost přenosu 0,5 až 2,0 m/s | Kontinuální doprava fólie nebo sypkého materiálu |
| Pomocný extrudér | Průměr šroubu 175 mm, jednosítná závitořezná hlava | Motor 30 kW , pomocná plastifikace | Sekundární extruze pro zlepšení kompaktnosti |
| Nádrž na chladicí vodu | Nerezová ocel, délka 4m | Ovládání teploty vody 15 °C až 25 °C | Rychlé tvarování zabraňující přilnavosti |
| Foukací stojan na sušení | Vysokotlaký ventilátor, nerezová konstrukce 2,5m | Tlak vzduchu ≥3000 Pa | Odstraňte zbytkovou vlhkost z povrchu |
| Portálový peletizátor | Čepele varné desky z lehké slitiny, plynulá regulace otáček | Rychlost 800 až 1500 ot./min | Přesné řezání na délku |
| Zásobník z nerezové oceli | Doprava vysokotlakým ventilátorem, objem 1 m³ | Skladovací kapacita 500 kg | Pufrování a homogenizace hotového produktu |
Jak je znázorněno v tabulce, poměr výkonu mezi hlavním extrudérem a zhutňovacím zásobníkem je přibližně 1,6:1 , poměr ověřený technickou praxí pro udržení stabilního vytlačovacího tlaku při zajištění výstupu. Shoda délky chladicí nádrže s rychlostí linky je stejně kritická: při rychlosti linky 5 m/min , 4 m nádrž poskytuje přibližně 48 sekund doba zdržení chlazení, dostatečná ke snížení povrchové teploty materiálu pod 40 °C , splňující požadavky na tvarování pro následné operace řezání.
Pět klíčových aplikačních oblastí: Skutečná světová technická hodnota technologie peletizace
Technická hodnota granuládors se projevuje jejich meziodvětvovou adaptabilitou. Následujících pět polí ilustruje specifické zvýšení účinnosti, které přináší peletizační procesy:
Energetický sektor biomasy
Slisování zemědělského a lesnického odpadu na palivo z biomasy na pelety má výhřevnost 4000 až 4800 kcal/kg , blížící se úrovním středně kvalitního černého uhlí. Účinnost spalování peletového paliva je 20 % až 30 % vyšší než přímé spalování sypkého materiálu, s emisemi prachu sníženými o více než 60 % . Výrobní linka s hodinovým výkonem 1 tuna umí zpracovat 3000 tun slámy nebo dřevěných štěpků ročně, což odpovídá přibližně výměně 1500 tun standardního uhlí.
Odvětví chemické a plastové recyklace
Po umytí a rozdrcení se odpadní plastová fólie dostává do granulátoru k recyklaci. Index toku taveniny recyklovaných pelet se může obnovit 85 % až 95 % z panenského materiálu. Vezmeme-li jako příklad recyklaci PP fólie, objemová hustota po granulaci se zvyšuje z 0,15 g/cm³ pro sypký materiál do 0,55 g/cm³ , čímž se přibližně sníží náklady na dopravu 70 % a obsazenost skladových prostor dle 65 % .
Potravinářský průmysl
Při hlubokém zpracování zrna se granulátory používají k výrobě extrudovaných pelet nebo restrukturalizované rýže. Peletizace zkracuje dobu rehydratace 40 % a výrazně zlepšuje jednotnost chuti. Například po vytlačovací granulaci se rozpustnost kukuřičného škrobu ve studené vodě zvyšuje 8 % to 35 % , což značně rozšiřuje aplikační scénáře.
Odvětví farmaceutických přípravků
Po granulaci za mokra nebo za sucha vykazují pelety prášku léčiva zlepšenou tekutost: sypný úhel se zlepšuje 45° až 55° pro sypký prášek do 25° až 35° , více než dvojnásobná tekutost. To umožňuje následné operace lisování tablet, aby se snížily odchylky hmotnosti tablety ±7 % to ±3 % účinně zajišťující přesnost dávkování perorálních pevných přípravků.
Sektor zemědělských krmiv
Po peletizaci krmiva se příjem krmiva zvýší o 10 % až 15 % a konverzní poměr krmiva se zlepšuje o 8 % to 12% . Mezitím rychlost prášení krmiva během přepravy zůstává nižší 3 % , ve srovnání s mírou ztrát uvolněného krmiva, které jsou obvykle vysoké jako 15 % až 20 % . Pro krmivářský podnik s roční produkcí 100 000 tun Přijetím peletizačních procesů lze přibližně snížit plýtvání surovinami 12 000 tun za rok.
Doporučení pro výběr a konfiguraci: Praktický průvodce pro sladění charakteristik surovin s kapacitními cíli
Při nákupu granulátoru musí podniky komplexně zhodnotit čtyři dimenze: vlastnosti surovin, požadavky na kapacitu, specifikace hotového výrobku a energetické rozpočty. Zde jsou klíčové body výběru:
- Kompatibilita surovin : Materiály na bázi vláken by měly upřednostňovat válcové granulátory, zatímco termoplastické materiály jsou vhodnější pro typy šnekového vytlačování; materiály s vyšším obsahem vlhkosti 20 % musí být vybaveny předsušicími systémy
- Škálování kapacity : Vybírá laboratorní váha 10 až 50 kg/h zařízení, pilotní linky vybrat 100 až 300 kg/h a průmyslové hromadné výrobní linky vybírají konfigurace výše 500 kg/h
- Výběr otvoru v matrici : Běžně používané pelety z biomasy 6 mm až 8 mm otvory, krmné pelety většinou používají 3 mm až 5 mm , a plastové recyklované pelety jsou vybírány na základě specifikací šneku navazujícího vstřikovacího stroje na adrese 2 mm až 4 mm
- Přesnost řízení teploty : Regulátory teploty by měly dosahovat přesnosti ±1 °C s vícezónovou nezávislou regulací teploty, aby se zabránilo místnímu přehřátí a degradaci materiálu
- Materiál čepele : Při zpracování materiálů obsahujících skelná vlákna nebo plniva s vysokou tvrdostí se musí používat čepele z legované oceli nebo tvrdokovu; čepele z nástrojové oceli jsou dostatečné pro běžné materiály
Kromě toho se doporučuje upřednostnit modely vybavené měniči se dvěma obrazovkami. Konstrukce se dvěma obrazovkami umožňuje přepínání obrazovky bez zastavení stroje, čímž se snižují výstupní ztráty způsobené změnami obrazovky 8 % to 12% u modelů s jednou obrazovkou níže 1 % – zvláště důležité pro nepřetržitou výrobu.
Základy provozu a údržby: Klíčová opatření k prodloužení životnosti zařízení a zajištění kvality pelet
Stabilní provoz granulátoru závisí na standardizovaných strategiích údržby. Následující cykly údržby a položky kontrol jsou sestaveny na základě osvědčených průmyslových postupů:
| Název součásti | Kontrolní cyklus | Obsah údržby | Kritéria přijetí |
|---|---|---|---|
| Šroub a hlaveň | Každý 500 provozních hodin | Změřte vůli, vyčistěte uhlíkové usazeniny | Odbavení ≤0,3 mm |
| Die Screen Filter | Každý shift or when pressure differential exceeds limits | Vyměňte nebo vyčistěte obrazovku | Tlakový rozdíl ≤5 MPa |
| Sestava řezného kotouče | Každý 200 provozních hodin | Zkontrolujte opotřebení hran, upravte vůli | Zaoblení hran ≤0,1 mm |
| Mazivo převodovky | Každý 6 měsíců | Testování vzorku, vyměňte starý olej | Číslo kyselosti < 1,0 mg KOH/g |
| Systém řízení teploty | Měsíční | Kalibrujte termočlánky, zkontrolujte topné články | Odchylka ±1 °C |
Přísné dodržování výše uvedeného plánu údržby může prodloužit střední dobu mezi poruchami (MTBF) z průměru 800 hodin do konce 1500 hodin při kontrole kolísání kvality pelet způsobených poruchami uvnitř zařízení ±2 % .
Průmyslový výhled: Inteligentní a zelený vývoj technologie peletizace
Granulátor technologie prochází hlubokou transformací od mechanizace k digitalizaci a od vysoké spotřeby energie k nízkouhlíkové. V rámci dalšího 3 až 5 let , následující trendy přetvářejí průmyslovou krajinu:
- Inteligentní adaptivní řízení : Systémy samoregulace parametrů vytlačování založené na materiálových charakteristikách v reálném čase mohou zkrátit dobu ladění při spuštění 2 až 3 hodiny podléhat 20 minut
- Rekuperace odpadního tepla a energetická optimalizace : Použití odpadního tepla z chladicích a vytvrzovacích sekcí pro předehřívání suroviny může snížit celkovou spotřebu energie o 18 % až 25 %
- Modulární rychlá výměna : Modulární konstrukce závitořezných hlav a sestav čepelí zkracuje dobu změny specifikace produktu 4 hodiny to 30 minut , zlepšení ekonomiky malosériové, víceodrůdové výroby
- Plná sledovatelnost dat životního cyklu : Výrobní parametry, šarže surovin a výsledky kontroly kvality pro každou šarži pelet jsou plně zaznamenány na blockchainu, čímž splňují požadavky auditu shody pro potravinářský a farmaceutický průmysl
Stručně řečeno, technická vyspělost a racionalita konfigurace granulátoru jakožto základního vybavení výroby peletizace přímo určují efektivitu přeměny materiálu, stabilitu kvality hotového produktu a provozní náklady výroby. Přesným sladěním charakteristik surovin s parametry zařízení, implementací strategií preventivní údržby a udržováním kroku s inteligentními trendy upgradu mohou podniky dosáhnout efektivní, standardizované a udržitelné výroby pelet v různých oblastech, včetně energie z biomasy, chemické recyklace, potravin a léčiv a zemědělských krmiv.
